Debido a que en Lima no hay tiendas en las que pueda conseguir elementos para el modelismo en madera (como motones, cuadernales, vigotas que en navíos grandes se usa por decenas) y encima con la cuarentena, opte por enfocarme en veleros civiles pequeños, y buscando alguna nave no muy grande o compleja, encontré este Damlooper que era un barco de aguas interiores, holandés del siglo XVII, y cuyo nombre equivale a 'damrunner' o que corre sobre las presas, esto era porque la embarcación podía ser halada o transportada sobre las presas y diques.
Aparte de los planos que ubique en internet, no encontré mucha referencia pictórica o bibliográfica, por lo que me he tomado alguna libertad en los detalles.
Referencias:
"Shipbuilding from its beginnings" E. Van Konijnenburg- Vol 1
http://www.shipmodell.com/index_files/SHIPMODELL_PLAN.html
https://www.youtube.com/watch?v=56td-pTrx40
http://www.shipmodell.com/index_files/SHIPMODELL_PLAN.html
https://www.youtube.com/watch?v=56td-pTrx40

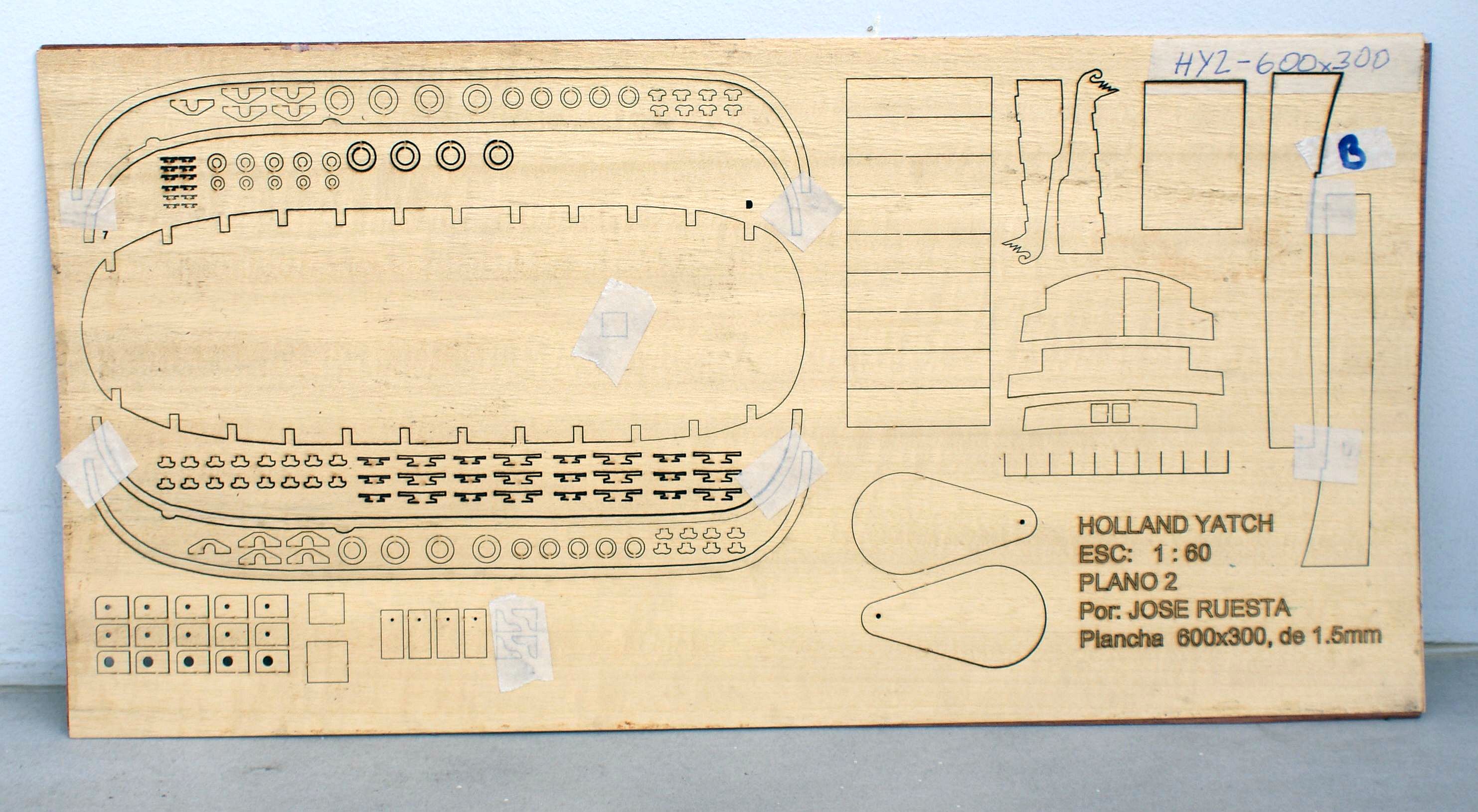

En base a esa información redibuje en Autocad las líneas del casco para obtener las cuadernas y la falsa quilla, así como los niveles de la cubierta, con el file hice cortar con laser sobre planchas de triplay de 4 mm para cuadernas, falsa quilla y algunos detalles, y el corte sobre una plancha de triplay de 1.5 mm para cubierta y otros detalles pero seria mejor que fuese una plancha algo mas delgada.
Empezamos con la preparación de cuadernas y el armado y alineamiento de la estructura interna. Se relleno con madera de balsa los extremos redondeados de proa y popa para facilitar la colocación de las tracas. La cubierta se separo en dos partes para facilitar colocación.
Montaje de cuadernas, tracas y cubierta (las tracas son de dos colores, pues se me acabaron las de tilo y encontré unas de cedro nacional, bonitas pero muy duras). Después de buscar que colores podría tener la nave, encontré usual el color blanco en la obra viva; la obra muerta a mi gusto, en madera (nogal claro) y verde...
Se prepararon las orzas laterales, timón, mástiles, así como los elementos de cubierta como malacates, entrada a bodegas
Después se hizo el montaje de cabina, entrada de bodega, orzas laterales (elemento muy interesante en su uso), los accesorios de cubierta y del único mástil (en el barco original es rebatible), pero en éste modelo lo hice fijo a la quilla. También se montó el timón y su caña.

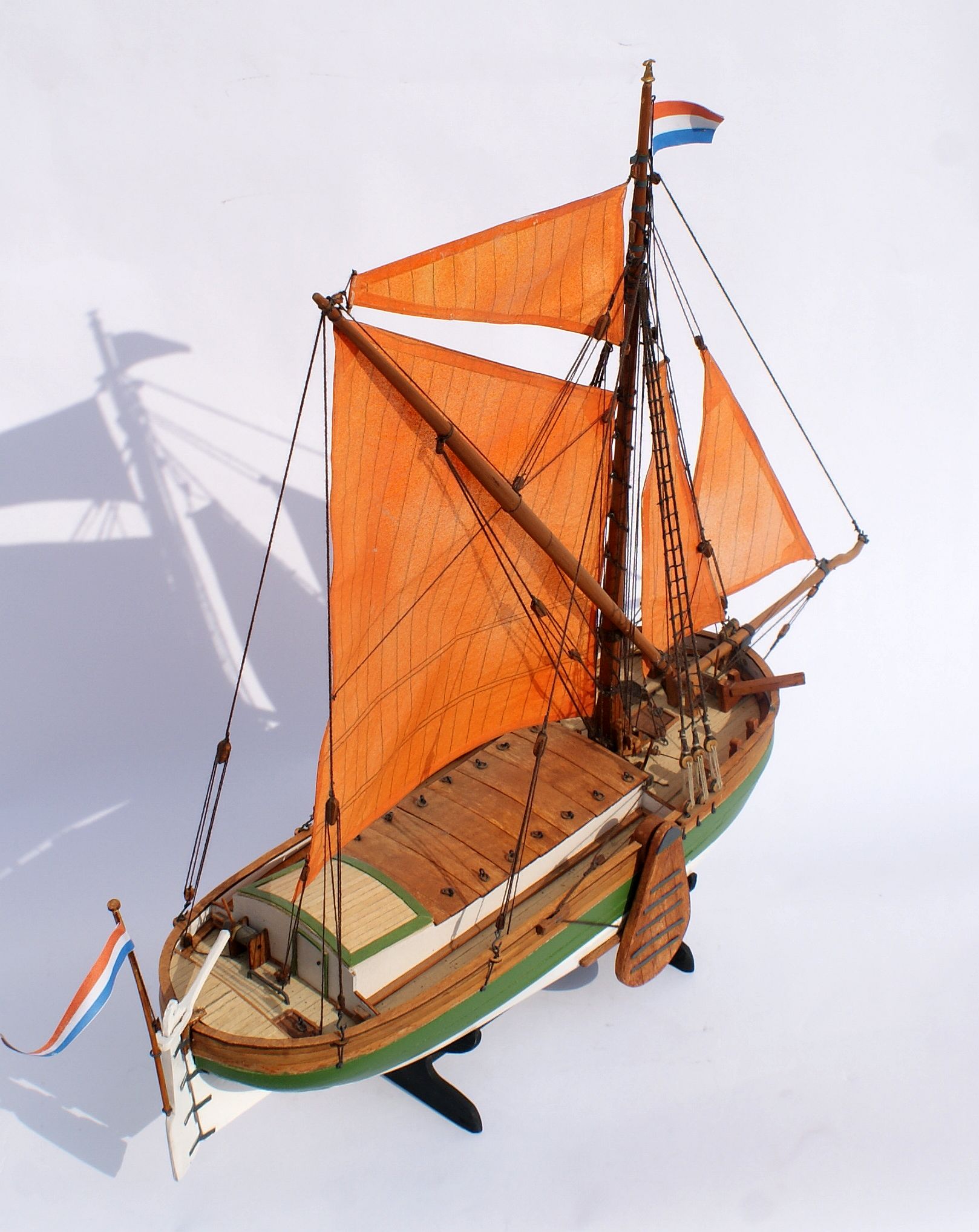

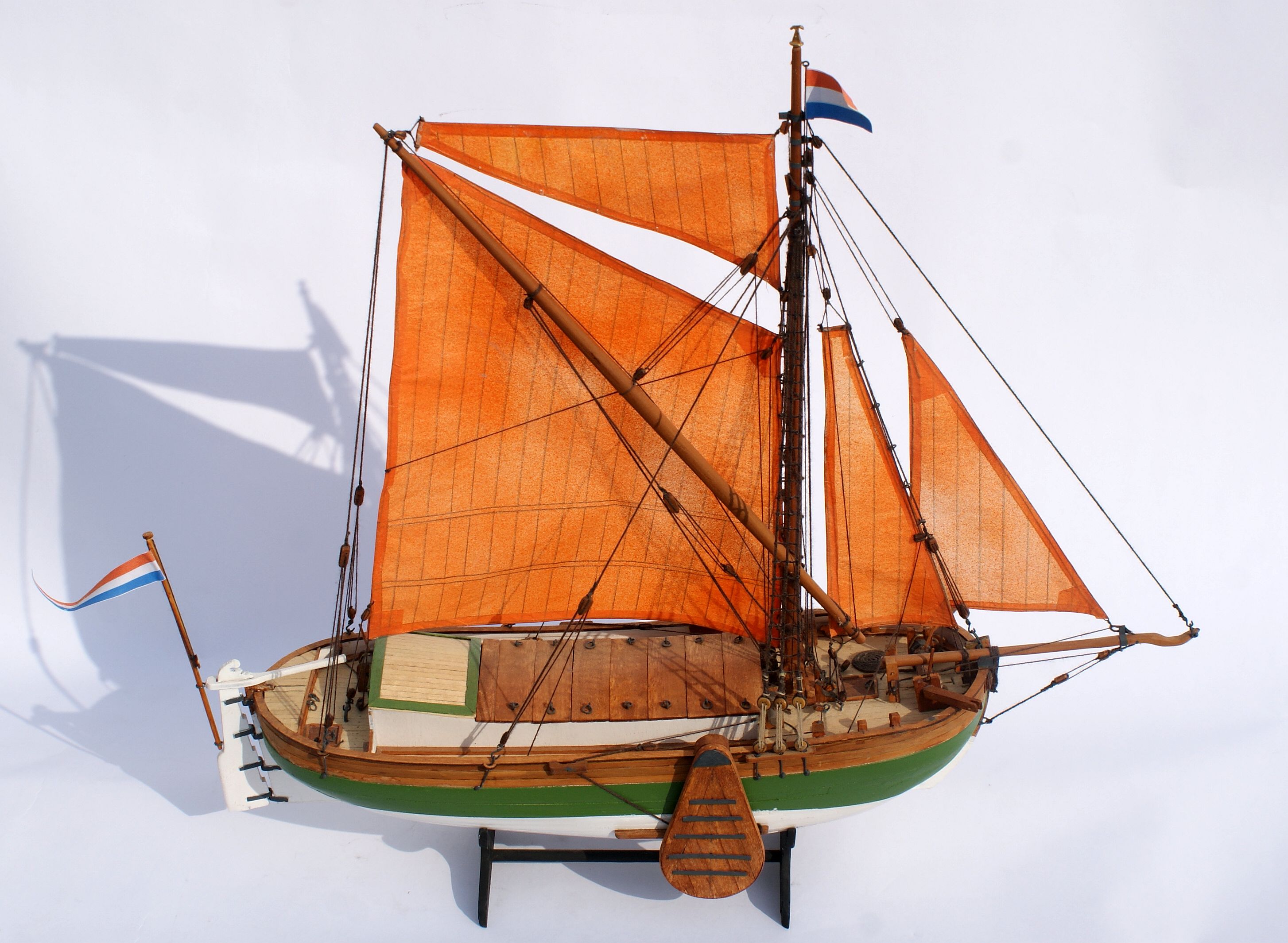

Preparación de las velas. Aquí también con dudas (si usar velas blancas o de algún color), opte por el ocre, pero solo logré un color naranja que pareció bastante adecuado. Las velas son de papel seda pintadas y con una capa de barniz para darles alguna resistencia. Se colocaron las maniobras, estays y obenques.
Al final la bandera, ésta es naranja, blanca y celeste, que eran los colores de las banderas en los buques holandeses en ese siglo.
CARACTERISTICAS GENERALES
Función: Transporte en aguas interiores
Ubicado: Holanda
Tipo: Damlooper
Modelo a escala : (1/60)
Eslora: 18.88 m (315 mm)
Manga: 6.60 m (110 mm)
Fecha terminación: Octubre 2020
Por: José Ruesta (Lima, Perú)
Tipo: Damlooper
Modelo a escala : (1/60)
Eslora: 18.88 m (315 mm)
Manga: 6.60 m (110 mm)
Fecha terminación: Octubre 2020
Por: José Ruesta (Lima, Perú)
Aquí se puede ver el video del Damlooper
Presenté fotos del modelo al 2do Concurso Internacional Virtual de Modelismo Naval, promocionado por la Sociedad Nacional de Modelismo Naval del Perú y tuvieron a bien otorgarme premio en la Categoría Scratchbuilt en barcos civiles menores.
