Acordándome de mi última estadíaen Estocolmo preparé los planos de esta chalupa armada … es un modelo muy simple de una chalupa cañonera de la armada sueca del siglo XVIII. El plano que se ha usado es la versión Amati (Cannoniera Svedese 1770) de una cañonera que se supone fue diseñada por Fredrik Henrik Af Chapman quien además de desarrollar su “Architectura Navalis Mercatoria” diseño diversas naves para la marina sueca, entre ellas, varios tipos de chalupas cañoneras.

Referencias
https://digitaltmuseum.se/search/?aq=topic%3A"Kanonjolle"

https://sok.riksarkivet.se/amnesomrade?postid=Arkis+d6949f8e-ccdb-4149-890b-c1c13d6f011c&infosida=amnesomrade-militaria&flik=1&s=Balder

Datos generales
Mar Báltico
Tipo:                  Chalupa
Función              Defensa
Escala                1:40
Largo Total         14.00 m (350 mm)
Alto Total            7.53 m (188 mm)
Eslora                 12.48 m (312 mm)
Manga                2.48 m (62 mm)
Puntal                1.38 m (37 mm)

En la primera foto es toma del dibujo que realice en Autocad 18 ®, ahí trazo sobre el plano varias capas (falsa quilla, cuadernas, cubierta, piezas especiales) les doy una escala (en este caso use 1:40. Ordeno las partes y hago una impresión en PDF, que me servirá para enviar a la librería y hagan el corte laser sobre planchas de contrachapado (triplay) de 4 mm y la otra de 1.2 mm de espesor. El contrachapado de 4 mm es fácil de obtener, pues es medida estándar, pero el de 1.2 mm lo preparo usando 2 o 3 capas de enchapes de madera de 0.4 mm. En las otras fotos muestro las planchas cortadas y despegadas.

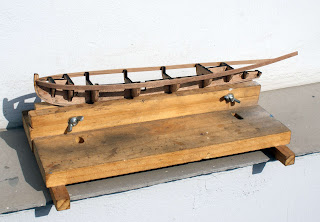

 Se armó la falsa quilla, cuadernas y se empezó a colocar las tracas, se lijo y colocó algo de masilla para nivelar los errores. Después se colocó una capa de laca bien diluida para fijar la masilla ántes de la última pulida y pintura.

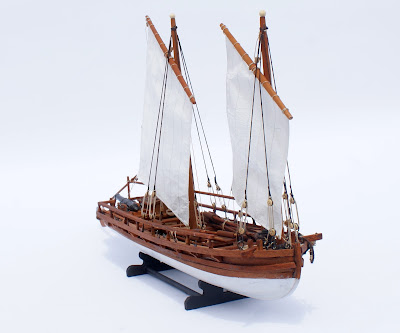

Se pintó la obra viva en color blanco, la obra muerta, elementos de cubierta, palos y otros se dejó en madera, teñida en tono nogal claro. Las velas se hicieron en papel muy delgado con una capa de pintura latex.  Los cabos se simularon con hilos de algodón color crudo de varios calibres y es de mencionar el cañón montado a popa, lo empecé de madera, pero no pude resistirme al aporte de mi amigo, el maestro Jose Bedoya Harth-Terré quien maquinó en bronce y pavonó el cañón mostrado.

Como decía, es una nave pequeña y simple, por lo que terminamos, pero después me pareció adecuado hacer unos cambios.

Respecto al enjarretado, una vez que ya estaban ya fijadas a cubierta, encontré en el archivo sueco, un par de planos de otras cañoneras diseñadas por Chapman; en ellas se muestra que las cañoneras disponían de bodegas con tapas cerradas y aunque eran chalupas, disponían de varias en las que guardaban de todo (Gryn Lår, Fylda Carduser, årtec, Proviant Rum, etc.) o sea bodega de provisiones, cartuchos a rellenar, balas de cañón, etc. Las balas de cañón las ponían en su bodega, entre la proa y el palo mayor (para nivelar la chalupa) Entonces le preparé unas tapas cerradas y más aun, le hice dos entradas más
